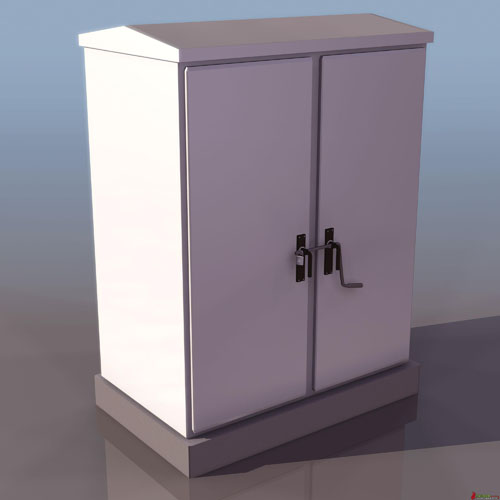

配電箱

當前位置：首頁 / 產品展示 / 配電箱

來源：http://m.rich-club.cc 發布于：2017/01/13

　　配電箱的安裝要求

　　1、配電箱應用不可燃材料制作；

　　2、觸電危險性小的生產場所和辦公室，可安裝開啟式的配電板；

　　3、在觸電危險性大或作業環境較差的加工車間、鑄造、鍛造、熱處理、鍋爐房、木工房等場所，應安裝封閉式箱柜；

　　4、在有導電性粉塵或產生易燃易爆氣體的危險作業場所，必須安裝密閉式或防爆型的電氣設施；

　　5、配電箱各電氣元件、儀表、開關和線路應排列整齊，安裝牢固，操作方便；

　　6、落地安裝的板(箱)底面應高出地面5~10 mm；

　　7、操作手柄高度一般為1.2～1.5m；

　　8、箱前方0.8～1.2m的范圍內無障礙物；

　　9、保護線連接可靠；

　　10、箱以外不得有裸帶電體外露；

　　11、必須裝設在箱外表面或配電板上的電氣元件，必須有可靠的屏護。

　　二次接線流程

　　1、按照原理圖來了，不在同一位置的的要上端子，千萬不要一個端子接3根線。查錯就不是那么查了，只能按照原理圖來一個個對。

　?。?）導線橫截面的選用

　　市電（交流220V）電壓回路的線用1.5平方毫米的；電流回路用2.5平方毫米的。蓄電池一般用1.5平方毫米就可以。

　　（2）接線時候，要檢查好導線兩端的信號是否對應，以免造成不必要的錯誤。

　?。?）主要的是看明白原理圖及接線圖。

　　2、如果是新手要先審圖，整理一條自己的思路，而且還可以檢查一下圖紙有沒有問題，不懂的地方可以先弄明白，這樣有利于做線。然后才開始接線。

　　對二次接線施工的要求：按圖施工，接線正確；導線與電氣元件采用螺栓連接、插接、焊接或壓接等，均應牢固可靠，接線良好；配線整齊清晰、美觀；導線絕緣良好，無損傷；柜內導線不應有接頭；回路編號正確，字跡清晰。
